| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | DENOR |
| प्रमाणन | ISO/CE/TUV |
| मॉडल संख्या | डीएनआर-जेडएलबी |

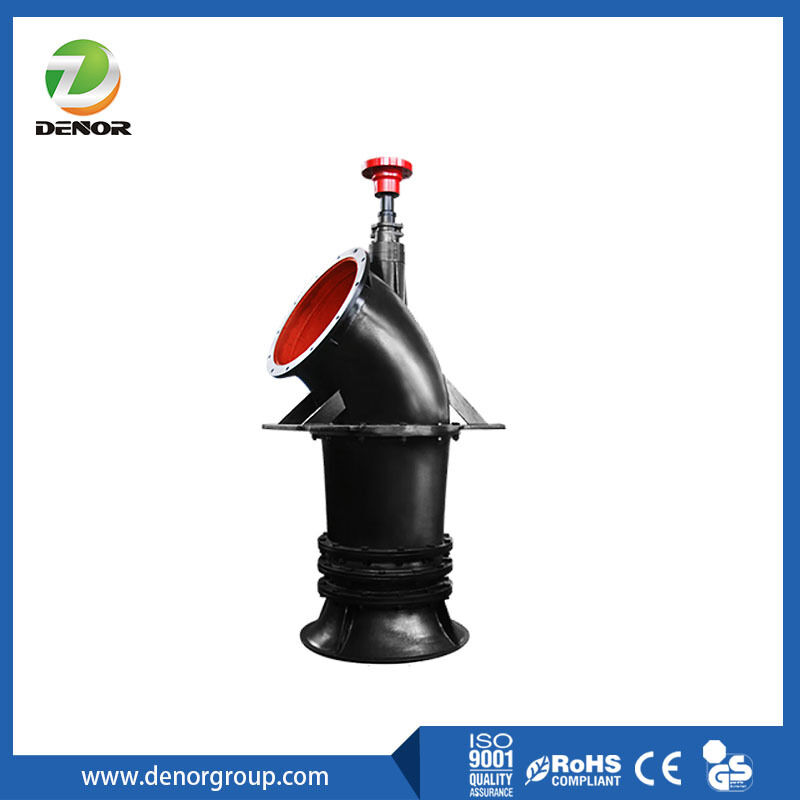

ZLB वर्टिकल अक्षीय प्रवाह पंप
ZLB वर्टिकल अक्षीय प्रवाह पंप डेनोर द्वारा विकसित एक छोटा और मध्यम आकार का अक्षीय प्रवाह पंप है। इस श्रृंखला के उत्पादों में एक विस्तृत स्पेक्ट्रम, अच्छा हाइड्रोलिक प्रदर्शन और उपन्यास संरचना है, इसकी विशेषता उच्च दक्षता, अच्छा गुहिकायन प्रदर्शन, आसान स्थापना और रखरखाव है; और उसी समय, नवीनतम सूचना नियंत्रण तकनीक के साथ, स्वतंत्र रूप से विकसित बुद्धिमान जल पंप प्रणाली को स्वचालित निगरानी फ़ंक्शन के साथ कॉन्फ़िगर किया जा सकता है।
अनुप्रयोग
इस श्रृंखला के उत्पादों का उपयोग किया जा सकता हैसाफ पानी या अन्य तरल पदार्थ जिनके भौतिक और रासायनिक गुण के करीब हैंपानी जिसका संवहन माध्यम का तापमान 50ºC से अधिक नहीं है। इनका व्यापक रूप से बड़े पैमाने पर जल संरक्षण परियोजनाओं, कृषि सिंचाई, औद्योगिक संवहन जल में उपयोग किया जाता है। थर्मल पावर स्टेशन परिसंचारी पानी, शिपयार्ड स्तर, शहरी जल आपूर्ति और जल निकासी और जल मोड़ परियोजनाओं को वहन करता है।
प्रदर्शन पैरामीटर तालिका (कम हेड और बड़ा प्रवाह)
| मॉडल | क्षमता(m³/s) | स्थापना कोण | हेड(m) | पंप दक्षता(%) | शाफ्ट पावर(kW) | गति(rpm) | प्ररित करनेवाला बाहरी व्यास(मिमी) |
| 1200ZLB-125 | 3.16 | -6 | 3.5 | 84.2 | 127.6 | 490 | 970 |
| 3.36 | -4 | 3.9 | 84.5 | 150.4 | |||
| 3.67 | -2 | 4.1 | 85.1 | 174.8 | |||
| 4.17 | 0 | 4.1 | 85.5 | 196 | |||
| 4.41 | 2 | 4.4 | 85.7 | 219.6 | |||
| 4.68 | 4 | 4.6 | 84.7 | 247.8 |
मानक विन्यास की सामग्री तालिका
| भाग विवरण | पानी | सीवेज | ||
| GB | ASTM | GB | ASTM | |
| सक्शन शंकु | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| गाइड ब्लेड बॉडी | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| प्ररित करनेवाला | HT250 | A4835 | ZG07Cr19Ni10 | CF8 |
| प्ररित करनेवाला कक्ष | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| आउटलेट झुकने वाला पाइप | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| शाफ्ट आस्तीन | 06Cr19Ni10 | 304 | 14Cr17Ni2 | 431 |
| शाफ्ट | 40Cr | 5140 | 20Cr13 | A276-420 |
| कपलिंग | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| गाइड बेयरिंग | रबर बेयरिंग | / | थॉर्न बेयरिंग | / |
| ग्रंथि बॉक्स | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| पैकिंग सील | PTFE | / | PTFE | / |
| थ्रस्ट रेडियल बेयरिंग | रोलिंग बेयरिंग | / | रोलिंग बेयरिंग | / |
| मोटर बेस | Q235B | A36 | Q235B | A36 |
| बेस चलाएं | HT250/Q235B | A4835/A36 | HT250/Q235B | A4835/A36 |
उत्पाद लाभ
उच्च-दक्षता ऊर्जा बचत:
हाइड्रोलिक मॉडल को 3-डी प्रवाह सिद्धांत द्वारा डिज़ाइन किया गया है और CFD कम्प्यूटेशनल सिमुलेशन द्वारा गणना की जाती है, जिसमें सिद्धांत में सर्वोत्तम प्रदर्शन होता है। हाइड्रोलिक घटक धातु के सांचे से बने होते हैं, सटीक रूप से गाइड ब्लेड मोल्ड को CNC द्वारा मशीनीकृत किया जाता है; गाइड ब्लेड शेल और सक्शन शंकु रिक्त स्थान राल रेत द्वारा डाले जाते हैं, ठोस प्रवाह चैनल पूरी तरह से डिजाइन चित्रों के अनुसार होता है, जिसमें उच्च दक्षता और व्यापक उच्च दक्षता क्षेत्र होता है।
उच्च विश्वसनीयता:
इनलेट प्रवाह चैनल का डिज़ाइन उचित है, इनलेट पानी भंवर के बिना समान है, चिकनी दौड़ के साथ, पंप शाफ्ट की पूर्ण संकेंद्रता, और रोटर भागों का उत्कृष्ट स्थैतिक संतुलन यह सुनिश्चित करता है कि पंप में उच्च गति से दौड़ते समय कम कंपन और कम शोर हो।
उन्नत तकनीक:
धातु के सांचे, सटीक कास्टिंग का उपयोग करने वाले सभी भाग, भागों की गुणवत्ता विश्वसनीय है।
कम रखरखाव:
उचित संरचना, सुविधाजनक असेंबली और डिसएसेम्बली, और सरल रखरखाव।
इन्वेंटरी प्रबंधन:
उचित इन्वेंटरी प्रबंधन, कम लीड टाइम, तेज़ डिलीवरी।
स्वचालित निगरानी:
से सुसज्जित बुद्धिमान जल पंप प्रणालीस्वतंत्र रूप से विकसित, स्वचालित निगरानी फ़ंक्शन के साथ।
