ZJ क्षैतिज स्लरी पंप

ZJ क्षैतिज स्लरी पंप एक एंटी-एब्रैशन पंप है, जो अक्षीय, स्व-सक्शन, एकल-चरण, एकल-सक्शन, केन्द्रापसारक स्लरी पंपों से संबंधित है।इस श्रृंखला के पंपों के प्रवाह पारित भागों उच्च कठोर मिश्र धातु कास्ट आयरन से बने होते हैं, जो उच्च घर्षण प्रतिरोध, संक्षारण प्रतिरोध और प्रभाव प्रतिरोध है, इस प्रकार पंप के सेवा जीवन को बढ़ाता है।पंप अपनी संरचना के अनुसार क्षैतिज प्रकार (ZJ श्रृंखला) और ऊर्ध्वाधर प्रकार (ZJL श्रृंखला) में विभाजित हैक्षैतिज पंपों को आउटलेट व्यास के अनुसार विभिन्न विनिर्देशों में विभाजित किया जाता हैः 350 मिमी, 300 मिमी, 250 मिमी, 200 मिमी, 150 मिमी, 100 मिमी, 80 मिमी, 65 मिमी, 50 मिमी, 40 मिमी, आदि;प्रत्येक पंप के आकार में अलग-अलग लिफ्ट के अनुसार चुनने के लिए अलग-अलग इम्पेलर व्यास होते हैं.

ZJ क्षैतिज स्लरी पंप औद्योगिक उद्योगों जैसे खनन, बिजली संयंत्र, ड्रेजिंग, धातु विज्ञान, रसायन, निर्माण सामग्री और पेट्रोलियम के लिए उपयुक्त है।यह मुख्य रूप से ठोस कणों वाले घर्षण स्लरी के परिवहन के लिए प्रयोग किया जाता है, जैसे कि खनिज प्रसंस्करण संयंत्रों में अभिकर्मित सांद्रता और कच्चे माल का प्रसंस्करण, बिजली संयंत्रों में राख हटाने, कोयला तैयारी संयंत्र कोयला की गंदगी और भारी मीडिया कोयला तैयारी का परिवहन करता है,और तटीय नदी खनन ऑपरेशन स्लरी परिवहन, आदि स्लरी की वजन एकाग्रता यह संभाल सकता है 45% मोर्टार और 60% स्लरी; ट्रांसमिशन मोड प्रत्यक्ष कनेक्शन, बेल्ट, हाइड्रोलिक, आवृत्ति रूपांतरण गति विनियमन, आदि हो सकता है,और उपयोगकर्ता की जरूरतों के अनुसार श्रृंखला या समानांतर में भी संचालित किया जा सकता है.

ZJ क्षैतिज स्लरी पंपपैरामीटर रेंजः

पंप आउटलेट व्यासः 40-550 (मिमी);

प्रवाह सीमाः 4.5m3/h-7600 m3/h,

सिर रेंजः 6m-134m.

कामकाजी सिद्धांतZJ क्षैतिज स्लरी पंप

केन्द्रापसारक बल के प्रभाव से द्रव को रोलर के केंद्र से बाहरी किनारे तक फेंक दिया जाता है और ऊर्जा प्राप्त होती है,उच्च गति पर इम्पेलर के बाहरी किनारे को छोड़कर और वोलुट पंप के आवरण में प्रवेश करनावॉल्यूट पंप के आवरण में, प्रवाह के चैनल के क्रमिक विस्तार के कारण तरल धीमा हो जाता है, और गतिज ऊर्जा का एक हिस्सा स्थैतिक दबाव ऊर्जा में परिवर्तित हो जाता है। अंत में,यह उच्च दबाव पर डिस्चार्ज पाइप में बहता है और आवश्यक स्थान पर भेजा जाता हैजब द्रव यंत्र के केंद्र से बाहर के किनारे तक बहता है, तो यंत्र के केंद्र में एक निश्चित वैक्यूम बनता है।चूंकि भंडारण टैंक में तरल स्तर से ऊपर दबाव पंप इनलेट पर दबाव से अधिक है, तरल पदार्थ को लगातार इम्पेलर में दबाया जाता है।

संरचनात्मक विशेषताएंZJ क्षैतिज स्लरी पंप:

• बड़ा व्यास और छोटा कंटिलिवर शाफ्ट की कठोरता सुनिश्चित करता है और उच्च शक्ति और कठोर कार्य परिस्थितियों के लिए उपयुक्त है।

• कठोर स्टेनलेस स्टील के आस्तीन में शाफ्ट के साथ फिट होने वाली रिक्ति होती है, और शाफ्ट को पहनने और जंग से बचाने के लिए दोनों छोरों पर ओ-रिंग स्थापित किए जाते हैं।

• इम्पेलर के सामने और पीछे दोनों कवर प्लेटों में सहायक ब्लेड होते हैं, जो बैकफ्लो को कम कर सकते हैं और सीलिंग दबाव को कम कर सकते हैं।

• पंप शरीर और पंप कवर उच्च दबाव का सामना करने की क्षमता सुनिश्चित करने के लिए अतिरिक्त मजबूत पसलियों के साथ नरम लोहे की सामग्री से बने होते हैं।

• प्रवाह से गुजरने वाले भाग विभिन्न गुणों वाले विभिन्न प्रकार के उच्च क्रोमियम विरोधी पहनने वाले मिश्र धातुओं या रबर से बने होते हैं। वे घर्षण, प्रभाव और क्षरण के लिए प्रतिरोधी होते हैं,जो पंप के सेवा जीवन को बहुत बढ़ाता है.

• इम्पेलर ओवरफ्लो और एंटी-एब्रैशन क्षमताओं में सुधार और सेवा जीवन को बढ़ाने के लिए व्यापक प्रवाह चैनलों और ढलान ब्लेड जैसे तरीकों को अपनाता है।

• शाफ्ट सील विभिन्न परिचालन स्थितियों की सील आवश्यकताओं को पूरा करने के लिए पैकिंग सील, सहायक इम्पेलर सील, यांत्रिक सील आदि के रूप में हो सकती है।

• पंप के आउटलेट की स्थिति को 45° के अंतराल पर आठ अलग-अलग कोणों पर स्थापित किया जा सकता है और आवश्यकतानुसार घुमाया जा सकता है।

• ढोना संयोजन पतले तेल स्नेहन और वसा स्नेहन के साथ उपलब्ध है। विभिन्न कार्य स्थितियों के अनुसार उपयुक्त स्नेहन विधि चुनें।

कार्य परिस्थितियाँ:

आवेदनः

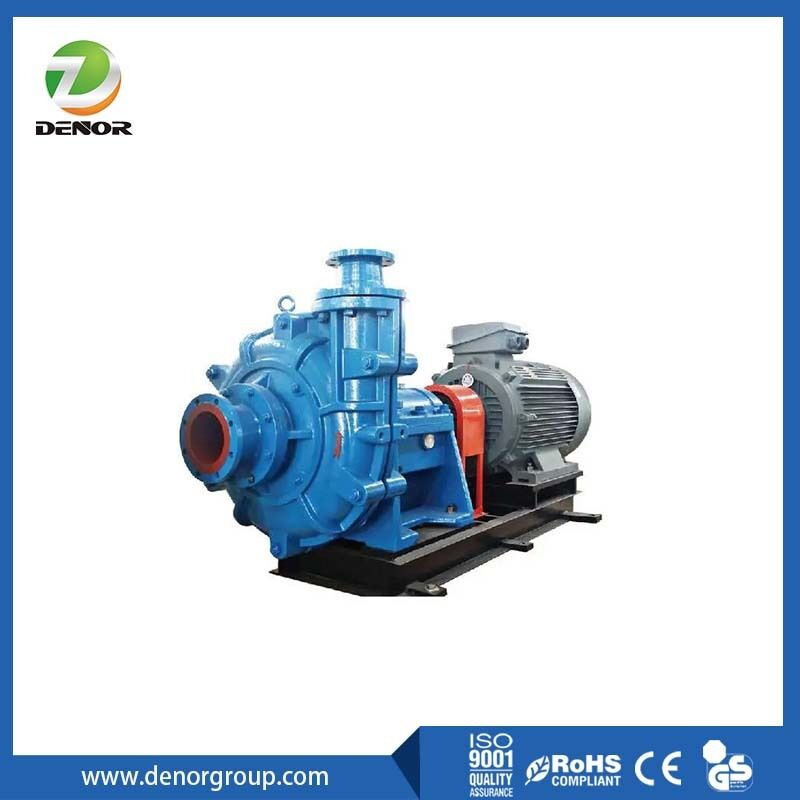

उत्पाद फोटो

प्रदर्शन पैरामीटर तालिका
