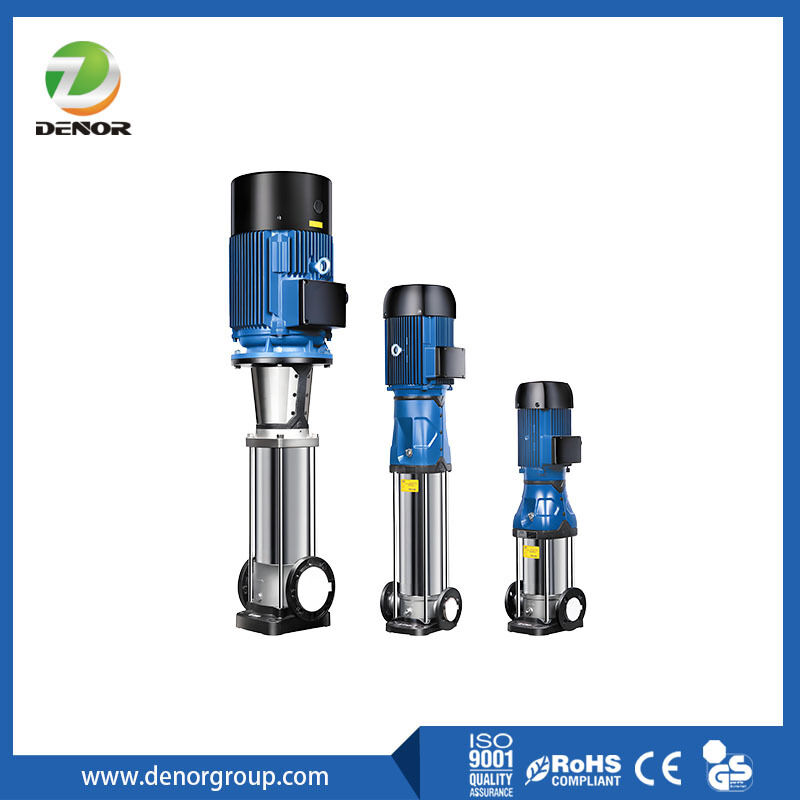

CDL/CDLF वर्टिकल मल्टीस्टेज पंप

डेनर CDL/CDLF वर्टिकल मल्टीस्टेज सेंट्रीफ्यूगल पंप, उच्च तरल दबाव आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त, श्रृंखला में मल्टी-स्टेज इम्पेलरों को जोड़कर उच्च हेड प्राप्त करता है। सामान्य क्षेत्रों में ऊंची इमारतों और कार्यालय भवनों के लिए द्वितीयक जल आपूर्ति शामिल है, जो फर्श के पानी के दबाव की कमी की समस्या का समाधान करती है और स्थिर पानी के दबाव को सुनिश्चित करती है।

CDL/CDLF वर्टिकल मल्टीस्टेज पंपों को पीने योग्य पानी के पंपिंग से लेकर औद्योगिक तरल पदार्थों के पंपिंग तक विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है। विभिन्न तापमान, विभिन्न रेटेड प्रवाह, विभिन्न दबाव रेंज पर तरल पदार्थों के लिए लागू।
CDL गैर-संक्षारक तरल के लिए उपयुक्त है।
CDLF हल्के संक्षारक तरल के लिए उपयुक्त है।

डेनर CDL/CDLF पंप स्टेनलेस स्टील केसिंग मैकेनिकल सील को आसानी से अलग करने के लिए एक नए प्रकार की सीलिंग तकनीक को अपनाते हैं। इसके अलावा, यह मशीन एक मानक इलेक्ट्रिक मोटर द्वारा संचालित होती है। मोटर आउटपुट शाफ्ट सीधे एक कपलिंग के माध्यम से पंप शाफ्ट से जुड़ता है। दबाव-प्रतिरोधी सिलेंडर और प्रवाह मार्ग घटक पंप हेड और इनलेट और आउटलेट सेक्शन के बीच स्टे बोल्ट के साथ तय किए जाते हैं। इनलेट और आउटलेट पंप के तल पर एक ही विमान पर स्थित हैं। इस प्रकार के पंप को ड्राई-रनिंग, आउट-ऑफ-फेज और ओवरलोडिंग से प्रभावी ढंग से बचाने के लिए एक बुद्धिमान रक्षक से सुसज्जित किया जा सकता है।

संक्षेप में, डेनर CDL/CDLF वर्टिकल मल्टी-स्टेज सेंट्रीफ्यूगल पंप पानी के परिवहन और परिसंचरण के लिए एक शक्तिशाली और कुशल समाधान प्रदान करता है। इसका उच्च वोल्टेज प्रदर्शन, कॉम्पैक्ट डिज़ाइन और विश्वसनीय प्रदर्शन इसे औद्योगिक, वाणिज्यिक और आवासीय अनुप्रयोगों के लिए पसंदीदा विकल्प बनाता है। यह ऊंची इमारतों में पानी की आपूर्ति, औद्योगिक उच्च-दबाव प्रक्रियाओं और ऊर्जा प्रणालियों के लिए एक आदर्श विकल्प है।

मॉडल का अर्थ:

उदाहरण के तौर पर 50 CDLF 18-15x6 लें:
50 --- इनलेट और आउटलेट व्यास (मिमी)
CDL --- वर्टिकल मल्टी-स्टेज पाइपलाइन पंप
F --- प्रवाह मार्ग के हिस्से स्टेनलेस स्टील हैं
18 --- प्रवाह (m³/h)
15 --- हेड (m)
6 --- स्टेज नंबर

अनुप्रयोग:

1. जल आपूर्ति: जल संयंत्र निस्पंदन और परिवहन, जल संयंत्र जिला जल वितरण, मुख्य पाइप दबाव, ऊंची इमारत दबाव।
2. औद्योगिक दबाव: प्रक्रिया जल प्रणाली, सफाई प्रणाली, उच्च दबाव फ्लशिंग प्रणाली, अग्निशमन प्रणाली।
3. औद्योगिक तरल परिवहन: शीतलन और एयर कंडीशनिंग सिस्टम, बॉयलर फीड वाटर और संघनन सिस्टम, मशीन टूल्स, एसिड और क्षारीय मीडिया परिवहन।
4. जल उपचार: अल्ट्राफिल्ट्रेशन सिस्टम, रिवर्स ऑस्मोसिस सिस्टम, आसवन सिस्टम, स्विमिंग पूल के लिए विभाजक और जल उपचार सिस्टम।
5. सिंचाई: खेत की सिंचाई, स्प्रिंकलर सिंचाई, ड्रिप सिंचाई।

6. आग से लड़ना।



विशेषता:

1. यह एक उत्कृष्ट हाइड्रोलिक मॉडल और उन्नत विनिर्माण तकनीक को अपनाता है, जो पंप के प्रदर्शन और सेवा जीवन को बहुत बढ़ाता है।
2. यह मशीन शाफ्ट सील के लिए सीमेंटेड कार्बाइड और फ्लोरीन रबर से बनी मैकेनिकल सील का उपयोग करती है, जो पंप संचालन की विश्वसनीयता और संदेश माध्यम के तापमान में सुधार कर सकती है।
3. मशीन का अतिप्रवाह भाग स्टेनलेस स्टील प्लेट स्टैम्पिंग और वेल्डिंग से बना है, जिससे पंप हल्के संक्षारक मीडिया के लिए उपयुक्त हो जाता है।
4. कॉम्पैक्ट संरचना, छोटे आकार, हल्के वजन, कम शोर, महत्वपूर्ण ऊर्जा बचत प्रभाव और सुविधाजनक रखरखाव के साथ।
5. CDL/CDLF सेंट्रीफ्यूगल पंप का पानी का इनलेट और आउटलेट पंप सीट की एक ही क्षैतिज रेखा पर स्थित है, जिसका उपयोग सीधे पाइपलाइन में किया जा सकता है।
6. यह मशीन मानक मोटर का उपयोग करती है, और उपयोगकर्ता अपनी आवश्यकताओं के अनुसार आसानी से मोटर से लैस कर सकते हैं।
7. उपयोगकर्ता की आवश्यकताओं के अनुसार बुद्धिमान रक्षक से लैस किया जा सकता है ताकि पंप को सूखे चलने, चरण की कमी और अधिभार से प्रभावी ढंग से बचाया जा सके।



पैरामीटर डेटा:

मॉडल	पावर	प्रवाह दर	1	1.2	1.6	2	2.4	2.8	3.2	3.5
	(KW)	(m3/h)
CDL2.2	0.37	H(m)	18	17	16	15	13	12	10	8
CDL2.3	0.37	H(m)	27	26	24	22	20	18	15	12
CDL2.4	0.55	H(m)	36	35	33	30	26	24	20	16
CDL2.5	0.55	H(m)	45	43	40	37	33	30	24	20
CDL2.6	0.75	H(m)	53	52	50	45	40	36	30	24
CDL2.7	0.75	H(m)	63	61	57	52	47	41	35	28
CDL2.9	1.1	H(m)	80	78	73	67	61	54	45	37
CDL2.11	1.1	H(m)	98	95	89	82	73	64	54	44
CDL2.13	1.5	H(m)	116	114	106	98	89	78	65	52
CDL2.15	1.5	H(m)	134	130	123	112	100	90	73	60
CDL2.18	2.2	H(m)	161	157	148	136	121	108	91	76
CDL2.22	2.2	H(m)	197	192	180	165	148	130	110	90
CDL2.26	2.2	H(m)	232	228	214	198	179	158	130	110
