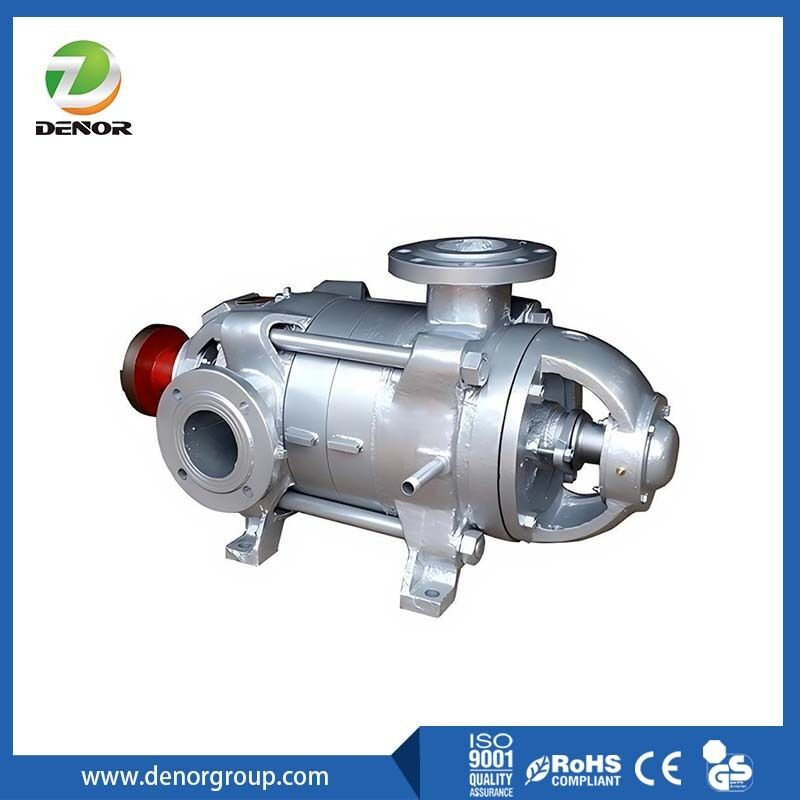

DF क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप

DF क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप एक सिंगल-सक्शन, मल्टी-स्टेज, सेगमेंटल संक्षारण-प्रतिरोधी रासायनिक सेंट्रीफ्यूगल पंप है, जो ठोस कणों के बिना संक्षारण-प्रतिरोधी तरल पदार्थों के परिवहन के लिए उपयुक्त है। परिवहन माध्यम का तापमान -20℃~105℃ है, और अनुमेय इनलेट दबाव 0.6MPa है। पंप के प्रवाह भागों के लिए दो प्रकार की सामग्री हैं: कच्चा इस्पात और कच्चा स्टेनलेस स्टील। ऑर्डर करते समय, पंप की सामग्री और सीलिंग प्रकार को सामग्री के नाम, सांद्रता, इनलेट दबाव, ऑपरेटिंग तापमान और संक्षारण डिग्री के अनुसार उचित रूप से चुना जाना चाहिए। और पंप संरचना।

DF क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप क्षैतिज रूप से लगे, सिंगल-सक्शन सेंट्रीफ्यूगल पंपों की एक श्रृंखला है जो ठोस कणों के बिना साफ पानी या संक्षारक तरल पदार्थों के परिवहन के लिए डिज़ाइन किए गए हैं, जो श्रृंखला में कई इम्पेलरों का उपयोग करके उच्च हेड प्राप्त करते हैं। वे सेक्शनल केसिंग, क्षैतिज इनलेट और ऊर्ध्वाधर आउटलेट के साथ बनाए गए हैं, जिसमें DF पदनाम एक पंप को इंगित करता है जो संक्षारक तरल पदार्थों के लिए उपयुक्त है, जो अक्सर स्टेनलेस स्टील से बना होता है।

1. स्टेटर भाग: यह पंप बॉडी (पानी का इनलेट और आउटलेट सेक्शन, मध्य सेक्शन), गाइड वेंस आदि से बना है, जो पुल रॉड के माध्यम से शिकंजा द्वारा बांधा जाता है, जिससे एक सीलबंद कार्य कक्ष बनता है।
2. रोटर भाग: यह एक शाफ्ट, एक इम्पेलर, एक शाफ्ट स्लीव और एक बैलेंस डिस्क डिवाइस से बना है। शाफ्ट ट्रांसमिशन के माध्यम से, इम्पेलर को सेंट्रीफ्यूगल बल उत्पन्न करने के लिए घुमाया जाता है, जिससे माध्यम का प्रवाह होता है।
3. बेयरिंग भाग: यह बेयरिंग बॉडी, बेयरिंग और बेयरिंग ग्लैंड से बना है। बेयरिंग शाफ्ट को सहारा देने की भूमिका निभाता है और शाफ्ट के सामान्य और स्थिर संचालन को सुनिश्चित करता है।
4. सीलिंग भाग: पैकिंग सील और मैकेनिकल सील में विभाजित, पैकिंग सील मुख्य रूप से उन अवसरों पर उपयोग किए जाते हैं जहां रिसाव की आवश्यकताएं सख्त नहीं होती हैं या माध्यम में ठोस कण होते हैं, जबकि मैकेनिकल सील उच्च तापमान, उच्च दबाव और संक्षारक स्थितियों के लिए उपयुक्त होते हैं, रिसाव पर सख्त आवश्यकताओं के साथ। पंप के मामले में, दोनों सील पंप के दो सिरों को सील करने में भूमिका निभाते हैं, पंप में माध्यम के बहिर्वाह को रोकते हैं, और पंप की सीलिंग भी सुनिश्चित करते हैं।

संरचना:

1. शहरी जल आपूर्ति और उच्च दबाव बूस्टिंग।
2. औद्योगिक परिसंचारी प्रणाली और प्रसंस्करण प्रणाली।
3. बॉयलर, संघनन प्रणाली, ऊंची इमारत या अग्निशमन प्रणाली के लिए पानी की आपूर्ति।
4. लंबी दूरी का पानी हस्तांतरण।
5. ​​​​शीतलन जल प्रणाली।
